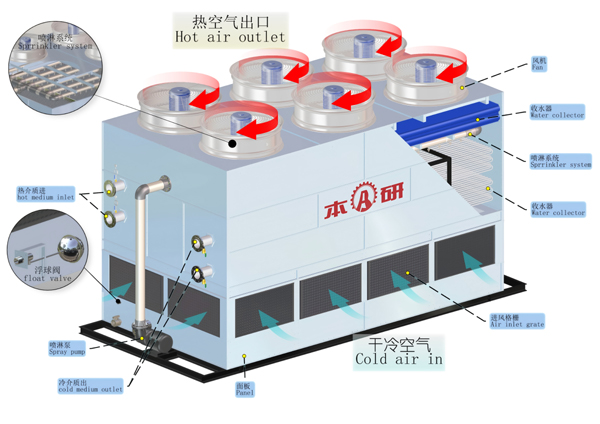

閉式冷卻塔成套設備由主機、水箱、循環水泵及電控柜等組成。主機由殼體、換熱器、風機、噴淋水泵、收水器、水槽及管路閥門等零部件組成。
閉式冷卻塔工作過程中，冷卻介質（軟水、油或其他液體）由主循環泵驅動在換熱器及需冷卻設備之間循環流動，噴淋水均勻地噴灑在換熱器上，在換熱器外表面形成均勻的水膜，冷空氣由塔體下方的進風口進入塔內，與噴淋水逆流經過換熱器表面，在此過程中有兩種換熱方式，即冷空氣與冷卻介質之間的熱傳導和噴淋水蒸發吸熱的熱交換，吸收熱量后的飽和熱濕空氣由風機排至大氣中，其余的噴淋水流入塔體下部的水槽，由水泵再輸送至噴淋系統。如此往復，換熱器內的冷卻介質得到降溫冷卻。
一、工作原理
封閉式冷卻塔的主要原理是噴淋水在盤管外壁蒸發以冷卻管內流過的冷卻水，同時利用風機把產生的水蒸氣及時地帶走。噴淋水小部分蒸發，其余被底盤收集重新循環。從冷凝器出來的溫度較高的冷卻水，由冷卻水泵加壓輸送到封閉式冷卻塔的冷卻盤管中。另一方面，利用管道泵將冷卻塔底盤中的水抽吸到噴淋盤管中，噴淋在冷卻盤管的外表面汽化吸收盤管內冷卻水的熱量，從而使冷卻水的溫度得以降低，與此同時，靠安裝在擋水板上的風機的抽吸作用使空氣自下而上地流經冷卻盤管，與噴淋水進行顯熱和潛熱的交換，這樣不僅可強化冷卻盤管外表面的放熱，而且還可及時帶走蒸發形成的水蒸氣，加速水分蒸發，提高冷卻效果。
二、應用領域
1、感應加熱和金屬熔煉設備，如：高、中頻淬火設備、中頻電源和電爐、感應透熱爐、保溫爐等的冷卻。
2、化工行業各種反應器、冷凝器循環水的冷卻。
3、大型電機、柴油機、整流設備、電焊設備、液壓站及連鑄設備等的冷卻。
4、金屬壓鑄模具,注塑模具等大型模具類冷卻。
5、工業溶液的冷卻，如淬火液、電鍍液等。
三、優點
1、冷卻介質全封閉循環，可防止雜物進入冷卻管路系統和冷卻介質的蒸發損耗。
2、使用軟水作為冷卻介質，不結垢，不堵塞管路，故障少。
3、采用風冷和噴淋水蒸發吸熱雙重冷卻方式,冷卻效率高。
4、該裝置體積小，占用空間小，移動及放置方便，無需修建水池。
5、采用自動化智能控制，可根據工況要求自動變換冷卻模式，操作簡單可靠。
6、用途廣，可直接冷卻淬火液、油類、醇類等對換熱器無腐蝕作用的介質，介質無損耗,成分穩定。 |
